a型应急照明集中电源箱
a型应急照明集中电源箱，为集中电源型消防系统灯具供电、以备用蓄电池为能源的电源。内嵌电池智能管理系统，实现对电池的分段监测、管理， 配接应急分配电装置，输出回路配接集中电源型消防应急标志灯具;、集中电源型消防应急照明灯具， 通过智能通讯模块实现网络传输；劳士a型应急照明集中电源箱，由应急照明集中电源+分配电箱合二为一，包含市电检测模块、通讯模块、电池模块、控制模块、回路输出模块和显示模块等高度集成。按备用蓄电池的类别划分为：环保磷酸铁锂蓄电池a型应急照明集中电源箱和阀控密封铅酸蓄电池的a型应急照明集中电源箱，如下：
一、劳士a型应急照明集中电源箱/铁锂电源
劳士a型应急照明集中电源箱/50W/IP33/4回路
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 50W | 防护等级 | IP33 |
| 额定输入 | AC220V | 显示器 | LCD液晶显示屏 |
| 额定输出 | DC36V | 进出线方式 | 箱体底部进出线 |
| 输出回路 | 4路 | 材质 | 镀锌钢板箱体 / 桔灰色 |
| 应急时间 | ≥90min | 箱体尺寸 | 258×79×355 mm |
| 电池类别 | 磷酸铁锂电池 1PCS | 安装方式 | 璧装 / 壁挂式 |
| 型号 | L-D-0.05KVA-36L2 | 生产厂家 | 劳士应急照明集中电源厂家 |
相关产品
| 型号 | 识别码 | 功率 | 防护等级 | 输出电压 | 输出回路 | 应急时间 | 显示器 | 产品尺寸 |
| L-D-0.05KVA-36L2 | L7086 | 50W | IP33 | DC36V | 4路 | ≥90min | LCD液晶屏 | 258×79×355mm |
| L-D-0.05KVA-36L1 | L7083 | 50W | IP65 | DC36V | 4路 | ≥90min | LCD液晶屏 | 258×79×355mm |
a型应急照明集中电源箱/LOS/75W/IP33/4回路
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 75W | 防护等级 | IP33 |
| 额定输入 | AC220V | 显示器 | LCD液晶显示屏 |
| 额定输出 | DC36V | 进出线方式 | 箱体底部进出线 |
| 输出回路 | 4路 | 材质 | 镀锌钢板箱体 / 桔灰色 |
| 应急时间 | ≥90min | 箱体尺寸 | 258×79×355 mm |
| 电池类别 | 磷酸铁锂电池 | 安装方式 | 璧装 / 壁挂式 |
| 型号 | L-D-0.075KVA-36L2 | 生产厂家 | 劳士应急照明集中电源厂家 |
相关产品
| 型号 | 识别码 | 功率 | 防护等级 | 输出电压 | 输出回路 | 应急时间 | 显示器 | 产品尺寸 / mm |
| L-D-0.075KVA-36L2 | L7085 | 75W | IP33 | DC36V | 4路 | ≥90min | LCD液晶显示屏 | 258×79×355 |
| L-D-0.075KVA-36L1 | L7082 | 75W | IP65 | DC36V | 4路 | ≥90min | LCD液晶显示屏 | 258×79×355 |
劳士a型应急照明集中电源箱/铁锂电源/100W/IP33/4回路
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 100W | 防护等级 | IP33 |
| 额定输入 | AC220V | 显示器 | LCD液晶显示屏 |
| 额定输出 | DC36V | 进出线方式 | 箱体底部进出线 |
| 输出回路 | 4路 | 材质 | 镀锌钢板箱体+喷塑砂灰色 |
| 应急时间 | ≥90min | 箱体尺寸 | 258×79×355 mm |
| 电池类别 | 环保磷酸铁锂电源 | 安装方式 | 璧装 / 壁挂式 |
| 型号 | L-D-0.1KVA-36L2 | 生产厂家 | 劳士应急照明集中电源厂家 |
相关产品
| 型号 | 识别码 | 功率 | 防护等级 | 输出电压 | 输出回路 | 应急时间 | 显示器 | 产品尺寸/mm |
| L-D-0.1KVA-36L2 | L7084-A | 100W | IP33 | DC36V | 4路 | ≥90min | LCD液晶显示屏 | 258×79×355 |
| L-D-0.1KVA-36L1 | L7081 | 100W | IP65 | DC36V | 4路 | ≥90min | LCD液晶显示屏 | 258×79×355 |
a型应急照明集中电源箱/LOS/150W/IP33/铁锂电源/4回路
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 150W | 防护等级 | IP65 |
| 额定输入 | AC220V | 显示器 | LCD液晶显示屏 |
| 额定输出 | DC36V | 进出线方式 | 箱体底部进出线 |
| 输出回路 | 8路 | 材质 | 镀锌钢板箱体+砂灰色喷塑 |
| 应急时间 | ≥90min | 箱体尺寸 | 299×108×425 mm |
| 电池类别 | 环保磷酸铁锂电池 | 安装方式 | 璧装 / 壁挂式 |
| 型号 | L-D-0.15KVA-36L1 | 生产厂家 | 劳士应急照明集中电源厂家 |
相关产品
| 型号 | 识别码 | 功率 | 防护等级 | 输出电压 | 输出回路 | 应急时间 | 显示器 | 产品尺寸 / mm |
| L-D-0.15KVA-36L2 | L7080-B | 150W | IP33 | DC36V | 8路 | ≥90min | LCD液晶显示屏 | 299×108×425 |
| L-D-0.15KVA-36L1 | L7069-B | 150W | IP65 | DC36V | 8路 | ≥90min | LCD液晶显示屏 | 299×108×425 |
劳士a型200W应急照明集中电源箱/铁锂电源/IP33/8回路
劳士应急照明集中电源200W环保磷酸铁锂电池包
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 200W | 防护等级 | IP33 |
| 额定输入 | AC220V | 显示器 | LCD液晶显示屏 |
| 额定输出 | DC36V | 通信连接 | CAN手拉手 / 菊花链连接 |
| 输出回路 | 8路 | 材质 | 镀锌钢板箱体+砂灰色喷塑 |
| 应急时间 | ≥90min | 箱体尺寸 | 299×108×425 mm |
| 电池类别 | 环保磷酸铁锂电池 | 安装方式 | 璧装 / 壁挂式 |
| 型号 | L-D-0.2KVA-36L2 | 生产厂家 | 劳士应急照明集中电源厂家 |
相关产品
| 型号 | 识别码 | 功率 | 防护等级 | 输出电压 | 输出回路 | 显示器 | 应急时间 | 产品尺寸 / mm |
| L-D-0.2KVA-36L2 | L7079-B | 200W | IP33 | AC220V | 8路 | LCD液晶显示屏 | ≥90min | 299×108×425 |
| L-D-0.2KVA-36L | L7068-B | 200W | IP65 | AC220V | 8路 | LCD液晶显示屏 | ≥90min | 299×108×425 |
劳士a型集中电源应急照明配电箱/铁锂电源/300W/IP65/8回路
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 300W | 防护等级 | IP65 |
| 额定输入 | AC220V | 显示器 | LCD液晶显示屏 |
| 额定输出 | DC36V | 通信方式 | 与应急照明控制器CAN总线、与灯具通信二总线 |
| 输出回路 | 8路 | 材质 | 镀锌钢板箱体 / 喷塑砂灰色 |
| 应急时间 | ≥90min | 箱体尺寸 | 299×108×425 mm |
| 电池类别 | 环保磷酸铁锂电池 | 安装方式 | 璧装 / 壁挂式 |
| 进出线方式 | 箱体底部进出线 | 执行标准 | GB17945-2010、GB51309-2018 |
| 型号 | L-D-0.3KVA-36L1 | 生产厂家 | 劳士应急照明集中电源厂家 |
相关产品
| 型号 | 识别码 | 功率 | 防护等级 | 输出电压 | 输出回路 | 显示器 | 应急时间 | 产品尺寸 / mm |
| L-D-0.3KVA-36L1 | L7067-B | 300W | IP65 | DC36V | 8路 | LCD液晶显示屏 | ≥90min | 299×108×425 |
| L-D-0.3KVA-36L2 | L7078-B | 300W | IP33 | DC36V | 8路 | LCD液晶显示屏 | ≥90min | 299×108×425 |
a型应急照明集中电源箱/LOS/500W/铁锂电源/IP65/8回路

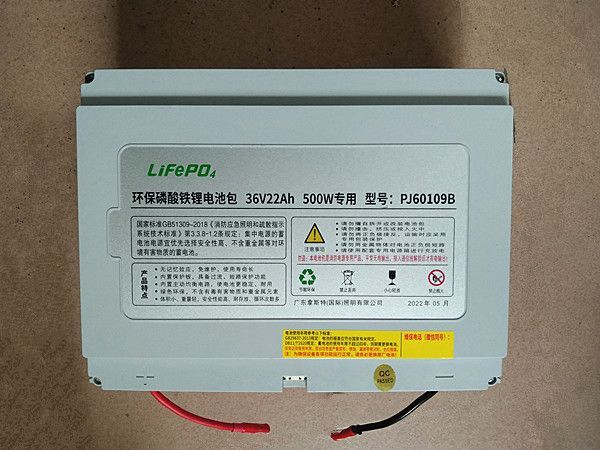

劳士500W应急照明集中电源箱环保磷酸铁锂电池包
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 500W | 防护等级 | IP65 |
| 额定输入 | AC220V | 通信连接方式 | 与应急照明控制器CAN总线、与灯具通信二总线 |
| 额定输出 | DC36V | 进出线方式 | 箱体底部进出线 |
| 输出回路 | 8路 | 材质 | 镀锌钢板箱体 / 喷塑砂灰色 |
| 应急时间 | ≥90min | 箱体尺寸 | 405×125×550 mm |
| 显示器 | LCD液晶显示屏 | 安装方式 | 璧装 / 壁挂式 |
| 电源转换效率 | 95％ | 执行标准 | GB17945-2010、GB51309-2018 |
| 型号 | L-D-0.5KVA-36L1 | 生产厂家 | 劳士应急照明集中电源厂家 |
相关产品
| 型号 | 识别码 | 功率 | 防护等级 | 输入电压 | 输出回路 | 应急时间 | 显示器 | 产品尺寸 / mm |
| L-D-0.5KVA-36L1 | L7111-D | 500W | IP65 | AC220V | DC36V | ≥90min | LCD液晶显示屏 | 405×125×550 |
| L-D-0.5KVA-36L2 | L7113-D | 500W | IP33 | AC220V | DC36V | ≥90min | LCD液晶显示屏 | 405×125×550 |
劳士a型应急照明集中电源箱/磷酸铁锂电源/1000W/IP65/8回路

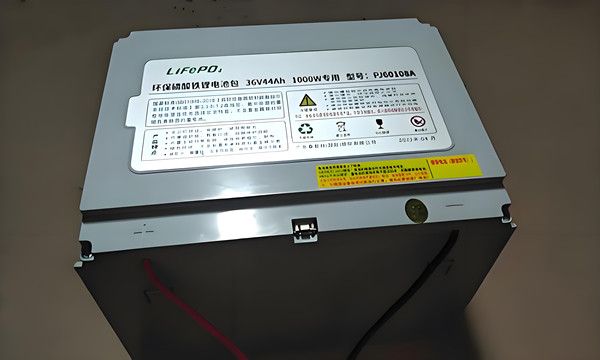

劳士1000W应急照明集中电源环保磷酸铁锂电池包
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 1000W | 防护等级 | IP65 |
| 额定输入 | AC220V | 通信方式 | 与应急照明控制器通信CAN总线、与灯具通信二总线 |
| 额定输出 | DC36V | 进出线方式 | 箱体底部进出线 |
| 输出回路 | 8路 | 材质 | 镀锌钢板箱体 / 喷塑砂灰色 |
| 应急时间 | ≥90min | 箱体尺寸 | 405×195×550 mm |
| 显示器 | LCD液晶显示屏 | 安装方式 | 璧装 / 壁挂式 |
| 电源转换效率 | 95％ | 执行标准 | GB17945-2010、GB51309-2018 |
| 型号 | L-D-1KVA-36L1 | 生产厂家 | 劳士应急照明集中电源厂家 |
相关产品
| 型号 | 识别码 | 功率 | 防护等级 | 输出回路 | 输出电压 | 显示器 | 应急时间 | 产品尺寸 / mm |
| L-D-1KVA-36L1 | L7110-D | 1000W | IP65 | 8路 | DC36V | LCD液晶显示屏 | ≥90min | 405×195×550 |
| L-D-1KVA-36L2 | L7112-D | 1000W | IP33 | 8路 | DC36V | LCD液晶显示屏 | ≥90min | 405×195×550 |
AB混合型1000W磷酸铁锂电源/LOS/IP34/4+1回路
| 输出回路 | DC36V | 4路 | A型输出功率300W |
| DC216V | 1路 | B型输出功率700W |
技术参数
| 品牌 | LOS / 劳士 | 设备类型 | a型应急照明集中电源箱 |
| 额定功率 | 1000W | 防护等级 | IP34 |
| 额定输入 | AC220V | 通信方式 | 与控制器通信CAN总线、与灯具通信二总线 |
| 额定输出 | DC36V / DC216V | 进出线方式 | 箱体底部进出线 |
| 输出回路 | DC36V 4路 / DC216V 1路 | 材质 | 镀锌钢板箱体 / 喷纵纹砂灰色 |
| 应急时间 | ≥90min | 箱体尺寸 | 405×195×550 mm |
| 显示器 | LCD液晶显示屏 | 安装方式 | 璧装 / 壁挂式 |
| 配接灯具 | A型输出4路、B型输出1路 | 执行标准 | GB17945-2010、GB51309-2018 |
| 型号 | N-D-1KVA-216-36L2 | 生产厂家 | 劳士应急照明集中电源厂家 |
二、劳士a型应急照明集中电源箱系统图

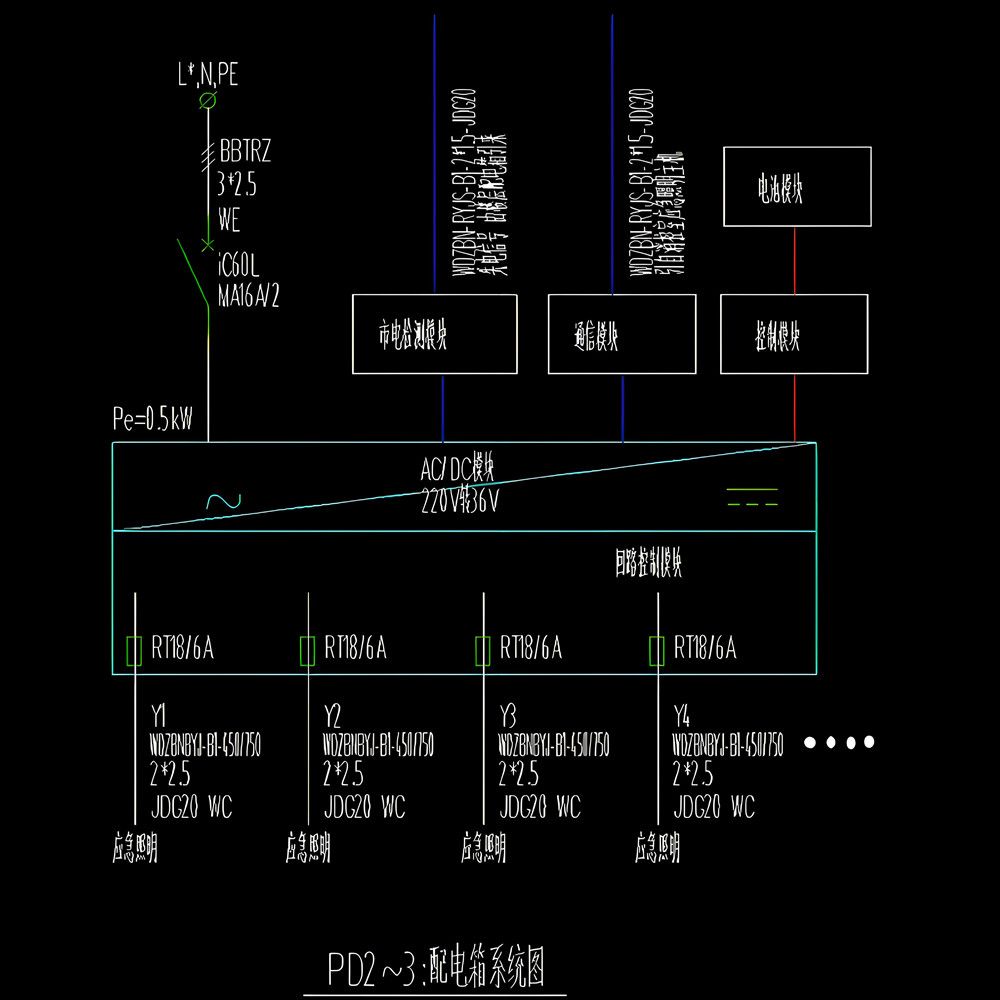

a型应急照明集中电源箱系统图图

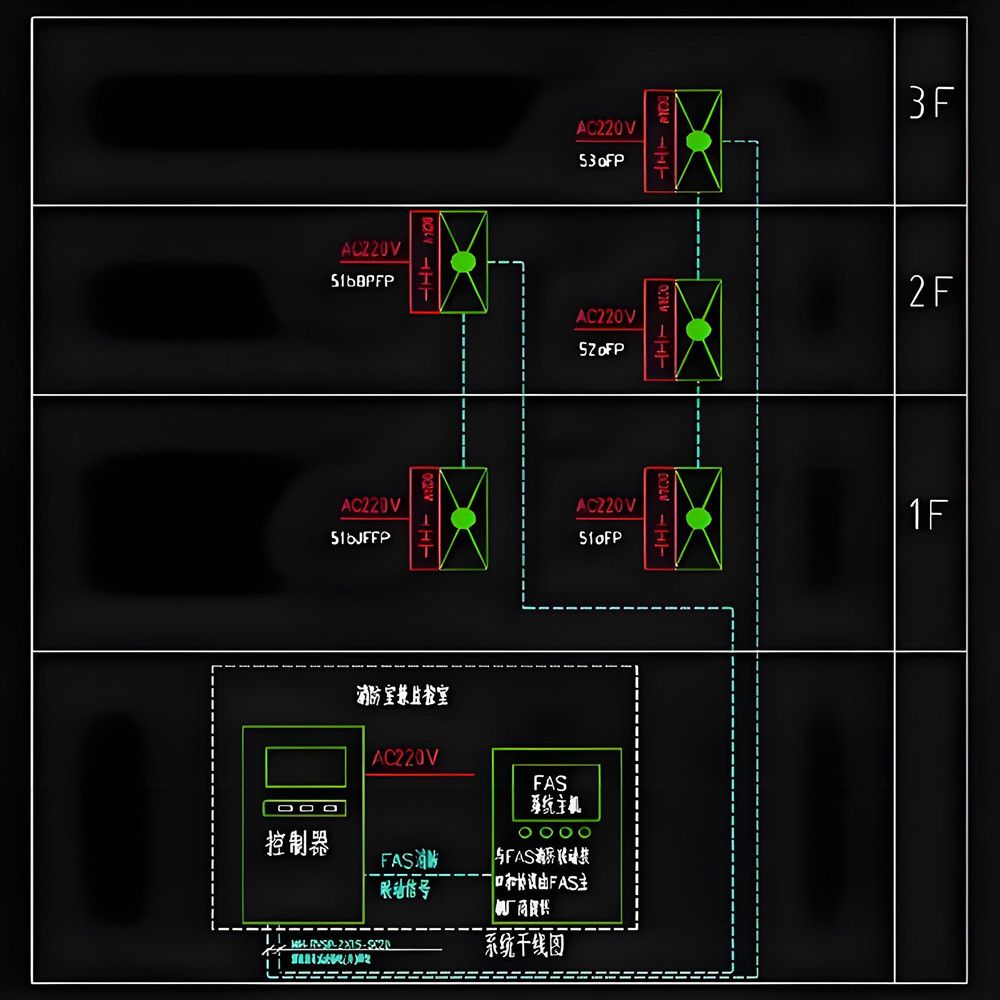

a型应急照明集中电源配电箱干线系统图
A型应急照明集中电源箱系统图
三、劳士a型应急照明集中电源箱接线方式
劳士a型应急照明集中电源箱与应急照明控制器的通信连接，可使用手拉手方式（如下图所示），特点是一进一出接线，线路分段敷设，首尾明确，检修方便，需打开每台集中电源箱的匹配电阻开关，接线时无需区分进出方向或上、下级，并且由于设备自带中继器功能，在此连接方式下，应急照明集中电源箱与应急照明集中电源箱间隔布线距离可达1KM，抗干扰能力更强，整个回路总长可达16KM；
劳士a型应急照明集中电源箱手拉手通信连接方式示意图
劳士a型应急照明集中电源箱还可以采用菊花链通信连接方式（如下图所示），需在末端设备设置匹配电阻，特点是任意一台设备在断开连接时均不影响整条线路回路连接，该连接方式输出回路总长不得超过1KM。

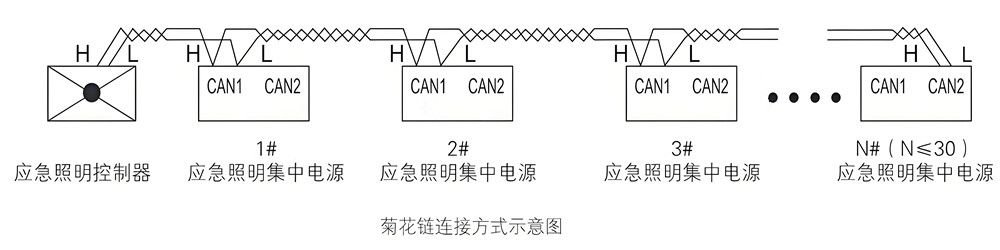

劳士a型应急照明集中电源箱菊花链通信连接方式示意图
劳士智能疏散系统CAN通信总线连接图
劳士a型应急照明集中电源箱市电检测线接线图例
劳士a型应急照明集中电源箱与灯具连接示意图
劳士a型应急照明集中电源箱接线详图
四、功能简述
1、显示模块
劳士a型应急照明集中电源箱LCD显示屏
劳士a型应急照明集中电源箱，采用全中文LCD显示屏，面板上设有指示指示灯，通过信号线连接到主控模块，LCD显示屏可实时显示设备内的各种信息与状态，如：显示主电信息、备电信息、输出信息、电池电压、输出电压、电池充放电流，和灯具信息等状态。在显示模块背面带有测试按钮或强启开关，可以强启设备点亮灯具。
劳士a型应急照明集中电源箱强启开关图例
2、备用电源模块
劳士a型应急照明集中电源箱内部结构图
劳士应急照明集中电源控制箱备用电源阀控密封铅酸电池
3、主控模块
劳士应急照明集中电源控制箱主控模块具有控制、通信、电源切换和市电检测等功能。在主电状态下通过内置的充电功能给备用电源模块进行充电，当AC220V主电源故障或关闭时，自动切换到备用电源模块供电，通过市电检测的AC220V端口（或干接点端口）实时监测市电电源的状态，在市电电源故障或停电时，自动点亮应急灯具为人员提供应急照明和疏散指示，同时故障信息与系统状态通过CAN通信总线发送给应急照明控制器，并在显示模块中显示。
劳士应急照明集中电源控制箱主控模块
五、安装步骤（如下图所示）
劳士a型应急照明集中电源型安装步骤图（1）
1、将箱体底部预留孔洞撬掉，将镀锌管锁母杯梳装进开好的孔上；
劳士a型应急照明集中电源型安装步骤图（2）
2、用螺丝和螺母将安装板固定在机箱上；
劳士a型应急照明集中电源型安装步骤图（3）
3、在预装墙体根据设备安装孔距钻孔并装好膨胀螺丝；
劳士a型应急照明集中电源型安装步骤图（4）
4、将应急照明集中电源箱挂在膨胀螺丝上，并用扳手将螺母拧紧，需确保牢固可靠；
劳士a型应急照明集中电源型安装步骤图（5）
5、用螺丝刀取下固定电池铁板的螺丝；
劳士a型应急照明集中电源型安装步骤图（6）
6、将电池装入设备内部，并用铁板将电池固定牢固
劳士a型应急照明集中电源型安装步骤图（7）
7、将主板上的电池电源线从隔板的孔内穿出与电池的正负极相连接；
劳士a型应急照明集中电源型安装步骤图（8）
8、连接电池的电源线，黑色为负极，红色为正极，并将绝缘橡胶护套扣在接线柱上；
劳士a型应急照明集中电源型安装步骤图（9）
9、将电线或通信线从箱体底部孔洞引入，并按接线图正确接线；
劳士a型应急照明集中电源型安装步骤图（10）
10、设备安装好后进行通电测试设备是否正常。
六、常见故障排除及维修
| 故障现象 | 故障分析 | 解决方案 |
| 主电开关电源故障 | 主控板异常 |
将DC36V输入端口的插头拔下，用万能表测量插头是否有30V～40V电压，如果有电压表示主控板故障，如果没有电压 表示开关电源故障，请联系经销商维修或更换。 |
| 显示板离线 | 显示板连接线未插好 | 请检查显示板和主控板是否连接完好 |
| 输出故障 | 主控板异常 | 请联系经销商维修或更换 |
| CAN总线通信故障 | 通信线未连接好 | 请检查与主机连接的CAN通信线是否连接完好 |
| 电池开路故障 | 电池连接或电池异常 | 请检查电池连接线是否连接好，如排查后故障依旧请更换电池 |
| 月检故障 | 电池异常 | 更换新电池请联系经销商维修或更换 |
| 年检故障 | 电池异常 | 更换新电池请联系经销商维修或更换 |
| 电池充电故障 | 电池异常 | 更换新电池请联系经销商维修或更换 |
| 电池过放 | 电池异常 | 更换新电池请联系经销商维修或更换 |
| 电池欠压 | 电池异常 | 更换新电池请联系经销商维修或更换 |
| N#回路漏电流故障 | 线路异常或灯具异常 | 表示当前灯具二总线回路接地，请检查对应二总线的线路 |
| N#回路灌电流故障 | 线路异常或灯具异常 | 表示当前灯具二总线回路接地，请检查对应二总线的线路 |
| N#回路短路故障 | 线路异常或灯具异常 | 表示当前灯具二总线回路接地，请检查对应二总线的线路 |
| N#回路保险开路 | 保险管异常 | 请检测对应灯具回路是否短路、接地、过载现象，故障排除后更换保险管 |
| N#回路输出空载 | 线路异常 | 请检查灯具二总线的线路是否连接完好，如果故障未排除请进行校零操作 |
| N#灯具地址冲突 | 灯具地址编址异常 | 请将冲突地址的灯具更换新地址后重新编码 |
| 应急放电时间短 | 电池充电不足 | 先将设备接AC220V将电池充电24小时 |
| 没有输入功率或功率异常 | 设备未进行正确校零 |
在LCD屏显示【输出信息】界面下，断开所有二总线回路连接，先连续按2次【向下】，再连续按2次【确认】 键进行校零。设备校零后，如果输出电流和输出功率不为0时，请重新进行校零操作。 |
