劳士应急灯接线图带图

       劳士应急灯接线图带图，劳士消防应急照明灯接线图，劳士吸顶式消防应急照明灯接线图，劳士应急灯筒灯电源接线图，劳士消防应急荧光灯接线图。





                                                                             劳士消防应急照明灯接线图



【接线说明】灯具自带三脚插头，输入电压：AC220V，其接线分别是：火线、零线、接地线。在灯具安装于墙面固定好后，将插头插入墙面插座即可。

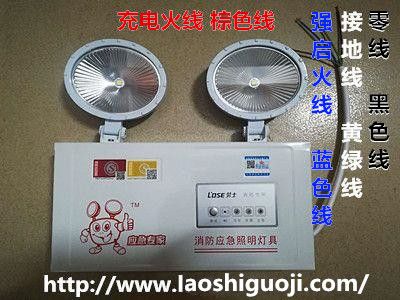

                                                                           劳士4线强启消防应急照明灯接线图



【接线说明】劳士4线强启消防应急照明灯的4条线分别是：火线、零线、接地线和强启火线，输入电压：AC220V。





                                                                              劳士DC36V消防应急照明灯接线图



【接线说明】劳士DC36V消防应急照明灯的3条输入线分别是：充电线、公共线、强启常亮线，输入电压：AC/DC36V





                                                                                 劳士后出线消防应急照明灯



【接线说明】劳士后出线双头消防应急照明灯自带三脚插头，三条线分别是：火线、零线、接地线，配合墙面插座使用，输入电压：AC220V





                                                                              劳士24V消防应急照明灯接线图



【接线说明】劳士24V消防应急照明灯，输入电压AC24V，接线为：公共线（黑线）、充电线（棕线）、强启/常亮（蓝线）





                                                                  劳士声光控吸顶式消防应急照明灯接线图



【接线说明】零线（黑色线）、火线（红色线）、强启/常亮（棕色线）





                                                                                 劳士18W消防应急吸顶灯接线图



【接线说明】零线（黑色线）、火线（棕色线）、强启/常亮（蓝色线）





                                                                劳士微波雷达感应消防应急照明灯接线图



【接线说明】（从上至下的顺序）强启常亮火线、充电火线、零线。





                                                                 劳士吸顶式红外人体感应消防应急照明灯接线图



【接线说明】劳士吸顶式红外人体感应消防应急照明灯，其接线方式为：强启火线、充电火线、零线




                                                                              劳士应急灯筒灯电源接线图



【接线说明】筒灯自带外置驱动器，驱动器的火线为筒灯常亮开关火线，驱动器的零线接接线柱的零线，接线柱的充电火线是给蓄电池进行充电的，驱动器的正极接应急电源的接线柱④，驱动器的负极接应急电源的接线柱⑥，筒灯的2条线分别接应急电源接线柱的⑤、⑥。





                                                                        劳士25W消防应急照明电源接线图



【接线说明】输入电压：AC220V 应急电源①接线柱接充电火线，②接线柱接零线，③接线柱接常亮开关火线，④、⑤接线柱分别接光源驱动器的“+”和“-”。





                                                                     劳士微波雷达感应led应急筒灯接线图



【接线说明】输入电压：AC220V N零线（黑色线）、L1充电火线（棕色线）、强启/常亮火线（蓝色线）、接地线（黄绿线）。





                                                                            劳士led消防应急照明筒灯接线图



【接线说明】（从上到下的顺序）输入电压：AC220V



1、接地线；

2、常亮火线；

3、充电火线；

4、零线。





                                                                          劳士消led应急灯管接线图。



【接线说明】灯管为双端进线，其中灯管的零线端的另外一个针脚位空脚，在将灯管安装固定于T8支架时，请注意对准进线端口；应急灯管的另外一端为充电火线和常亮开关火线，安装时注意方向，装反了要调换一下顺序。





                                                                    劳士1×18W应急照明荧光灯接线图



【接线说明】输入电压：AC220V



1、蓄电池端口插逆变器端口；

2、充电火线是给蓄电池进行充电的；

3、零线是给蓄电池充电和常亮共用的；

4、开关火线是用于控制日光灯平时亮灭；

5、逆变器的另外2个接线端口分别接灯管两端。



更多江门劳士国际电气有限公司生产的劳士应急灯接线图及接线说明，请浏览江门劳士应急灯网站相关栏目。
